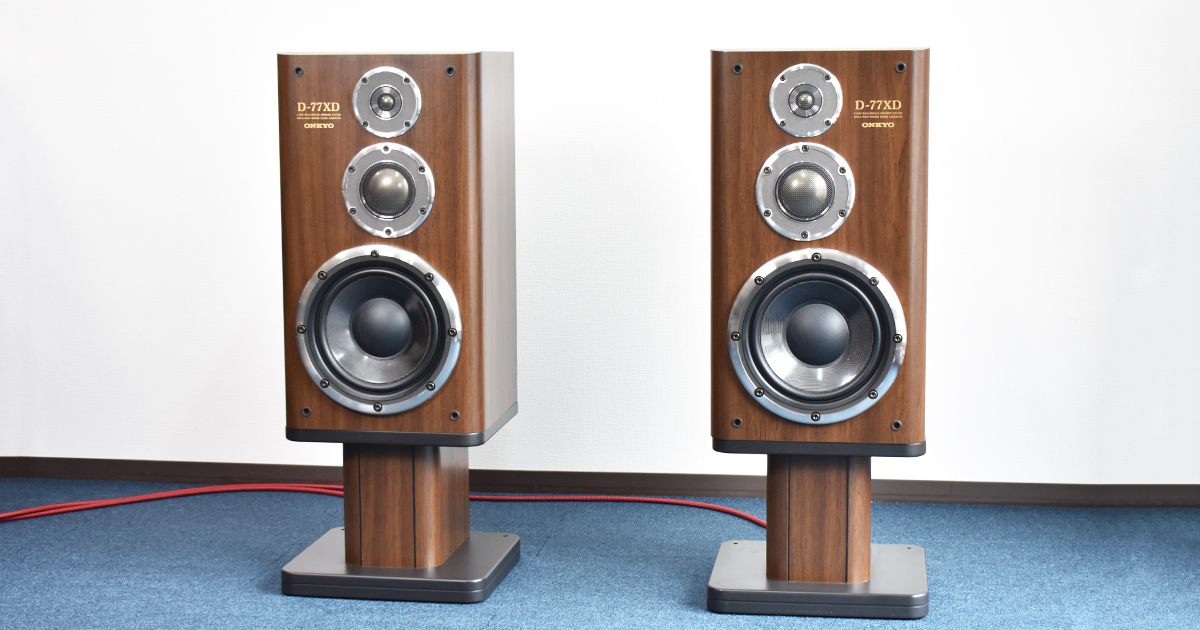

福岡県糸島市のお客様より、ONKYO D-77XD 買い取らせて頂きました。

当時新品で購入されたようです。もう長年使わずに置きっぱなしになっていたとの事で、エッジは朽ちて、片方のセンターキャップはへこんでいます。音出しチェックをしてみると、各ユニット音は出ていて故障はしてないようです。外装もフレームなどにサビや所々多少の傷はありますが、全体的には目立つ汚れもなく状態が良い。大事にされていたのでしょう。エッジとセンターキャップを交換して蘇らせたいと思います。

古いエッジの除去、センターキャップの取り外し

ウーファーユニットの取り外し

まずはゴミ箱を下に置いて、ボロボロになったエッジを取り除きます。

ある程度綺麗になったところで、マットの上に横に寝かせ、フレームの六角穴ボルトを外し、ウーファーユニットを取り外します。六角レンチのサイズは6mm。

中にもエッジのカスが入ってしまっているので、掃除機で吸い取ります。

配線の接続部はファストン端子。グリグリと優しく引っ張り外します。

2つとも取り外し完了。

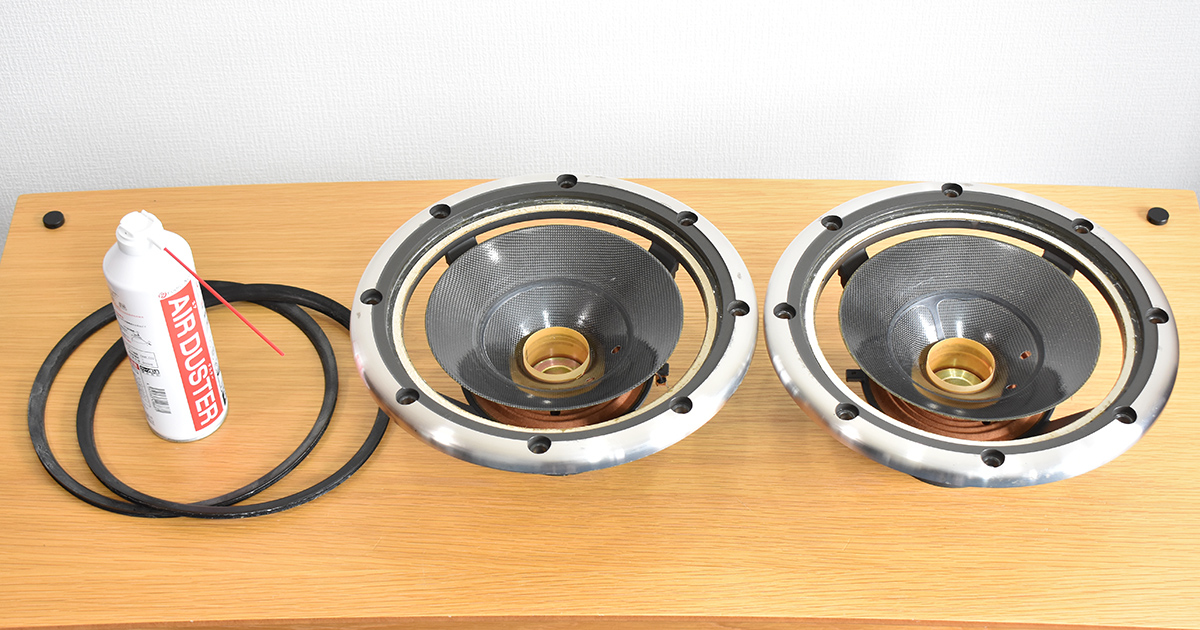

ゴムリングの取り外し

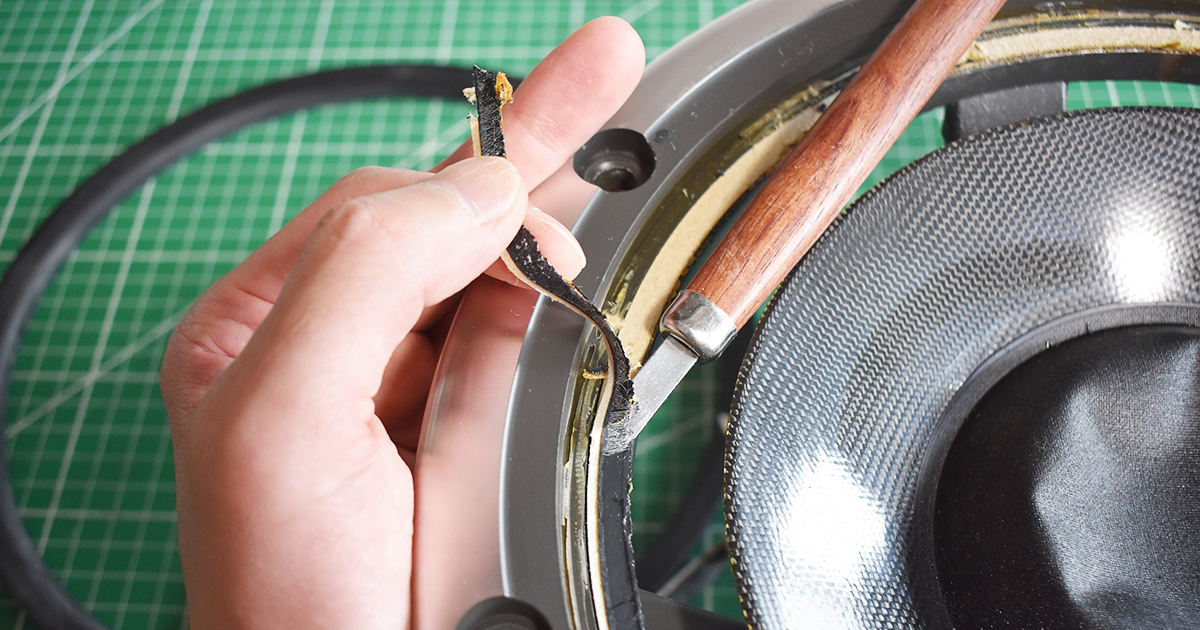

フレームとゴムのリングの間に彫刻刀を差し込んで、グイッと捻ってやります。少し隙間ができたら、パリパリっと剥がれてくれるので、手でゆっくり慎重に引っ張って剥がしていきます。
そういえばこのよしはる彫刻刀、中学校の授業で購入したものですね。刃先がボロボロなので作業が終わったら研いであげようと思います。今後も大事に使おう。

古いエッジの除去

古いボンドやエッジを削り取って綺麗にしていきます。

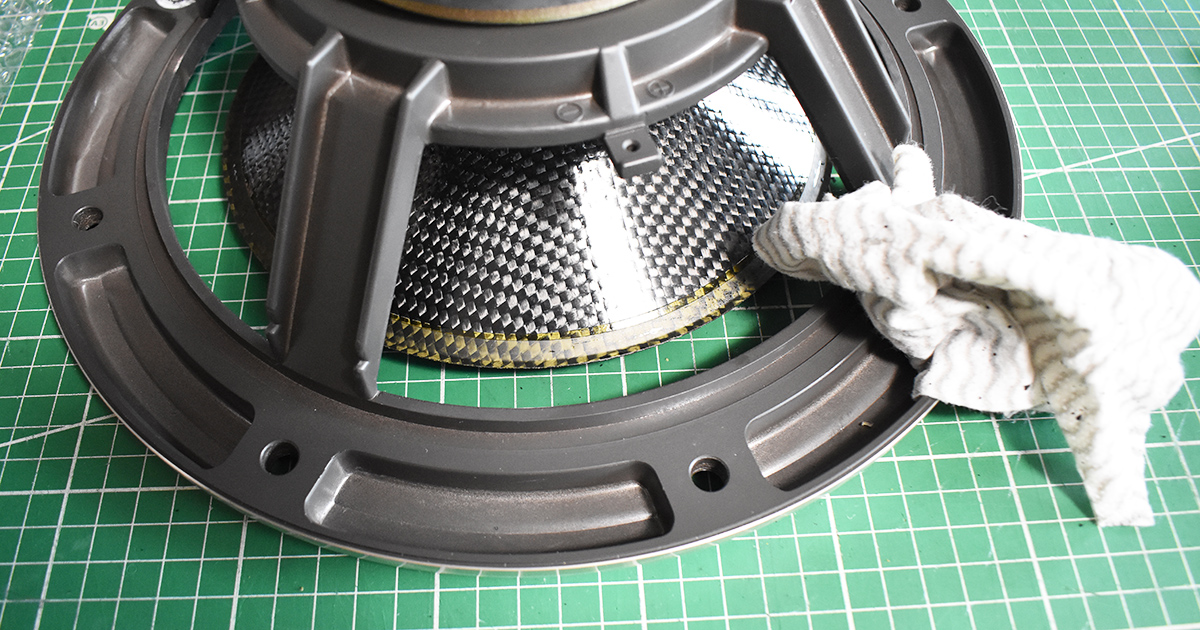

コーンの裏の縁に付いている古いエッジも軽く水に濡らした布で拭き取ります。けっこう固着していてなかなか取れなかったのですが、爪でカリカリして取り除きました。爪の間は真っ黒になりましたけど。

センターキャップの取り外し

センターキャップは完全にがっちり接着されていて、シール剥がしを縁に塗るなどしてみましたが、まったく剥がせる気配がしなかったので、カッターでカットしてきます。

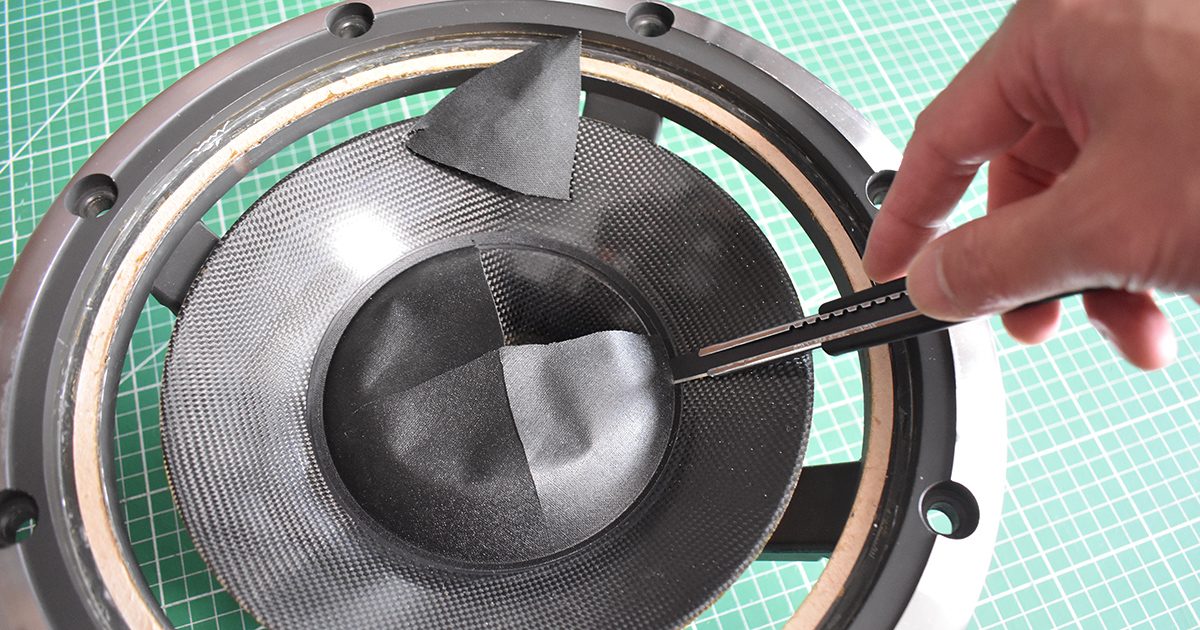

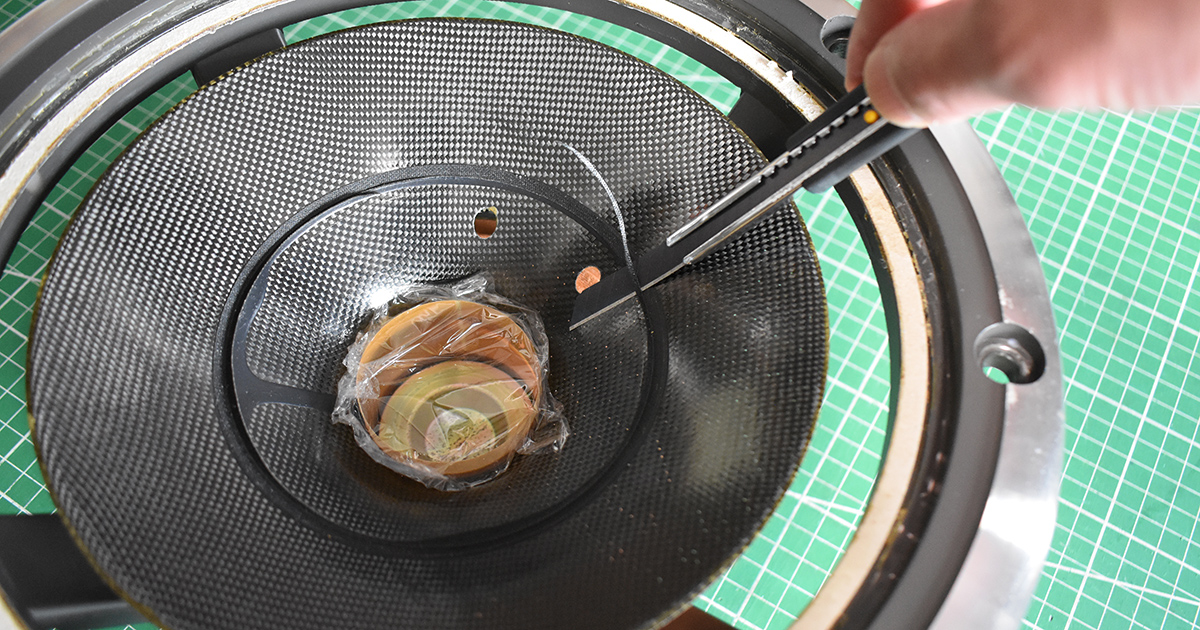

ボイスコイルのところにゴミが入らないようにラップで保護しつつ、出来る限りデコボコのないように、カッターで綺麗にしていきます。コーンに傷が付かないように慎重に作業します。と言いつつ少し傷をつけてしまいました。。内心「ギャーッ」と叫び声を上げつつ、なんとか心を落ち着かせながら作業を続けます。

クリーニング

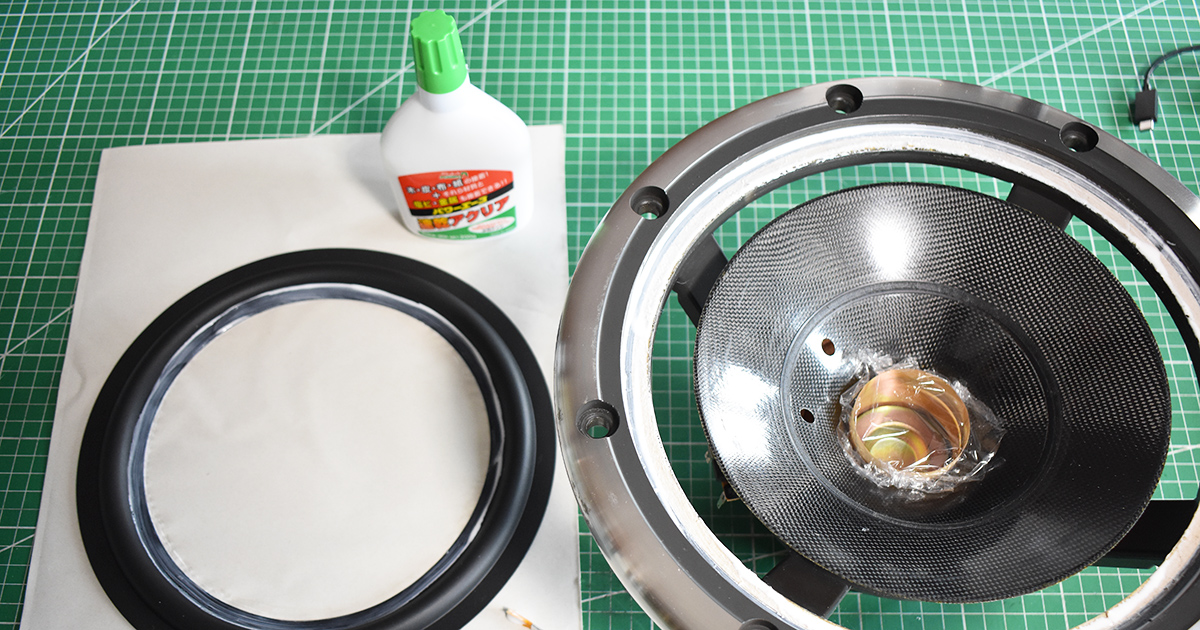

新しいエッジを貼る前に、ここで一度全体的にクリーニング。綺麗にします。

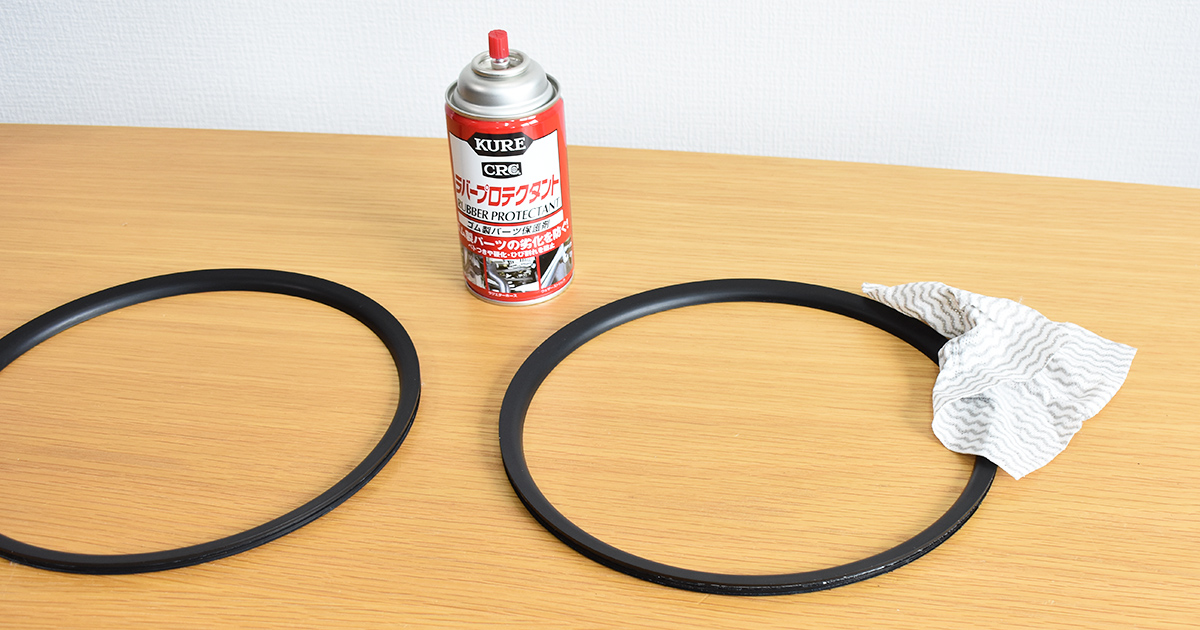

ちなみにゴムのリングは経年の加水分解による劣化で少し白く汚れていましたが、ラバープロテクタントを塗ってゴシゴシ拭き、綺麗にします。

仮組み

オリジナルのエッジはゴム弾性のあるエラストマー素材なので、用意した新品のエッジはゴム製にしました。センターキャップは素材が違いますが同じ物が見つけられなかったので114mmの厚紙製。仮組みしてみます。このまま接着させればいい感じに仕上がりそうです。

新しいエッジとセンターキャップの接着

エッジの接着

ボンドは、アルテコパワーエース速乾アクリアを使いました。ただこちら速乾なので、本当に速乾で固まります。体感ではボンドを塗り始めてから30秒から1分くらいで新しいエッジを取り付けないとうまくいきません。しかもただ貼り付けるだけではなく、ボイスコイルタッチがないように、ちょうど中心に接着させるために位置の微調整も必要です。大きい口径のエッジの接着には不向きかもしれませんね。速乾ではないもの、エッジを販売している業者さんで扱っているボンドを使うのが良いと思います。

センターキャップ、ゴムリングの接着

少し時間をおいてエッジがしっかり接着するのを待ってから、センターキャップとゴムリングの接着を始めます。

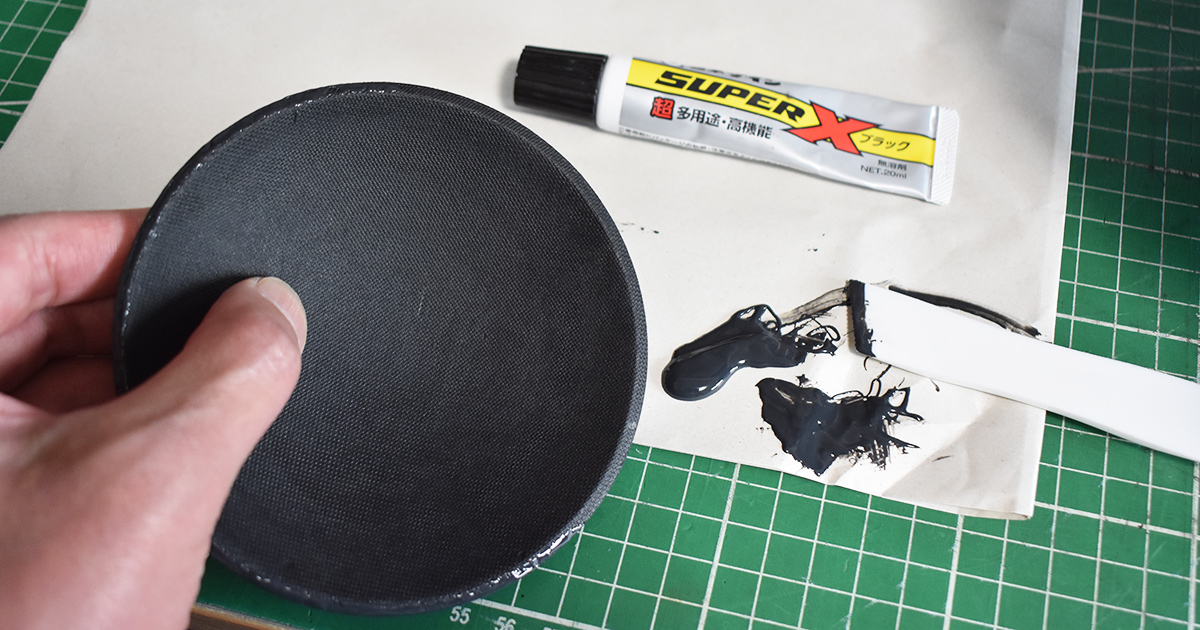

ボンドはゴム製のもの。センターキャップは紙素材なので多用途のセメダインスーパーX ブラック。ゴムリングにはロックタイトの黒ゴム接着剤を使用しました。

ボンドを縁にチョンチョンと丁寧に塗っていきます。独特のドロっとしたボンドなので、余計なところにつかないよう注意しながら塗っていきます。

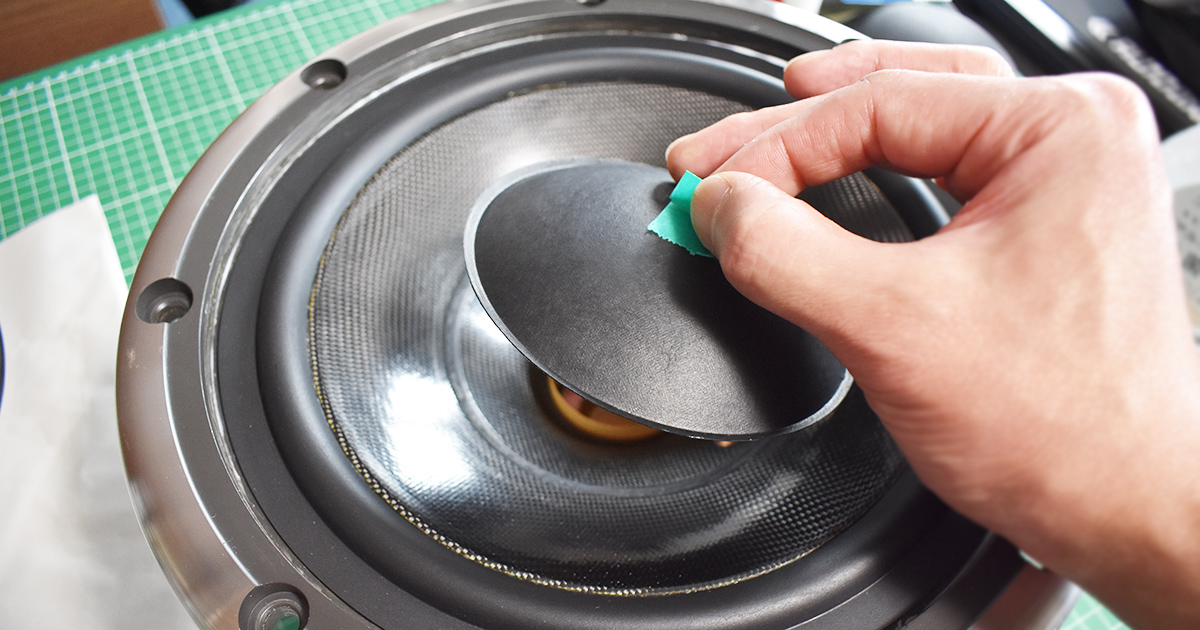

塗り終わったら粘着の弱いマスキングテープを頭につけ蓋のようにして接着。浮いてこないように軽い重しをしばらく上に乗せておきます。

ゴムリングの接着は簡単です。フレームにビーっと適量の接着剤をつけて均一に伸ばし、ポンと置いて、グッと押さえればOKです。

接着完了。ボンドが完全に固まるまで24時間乾燥させます。

組み立て、音出し、エージング

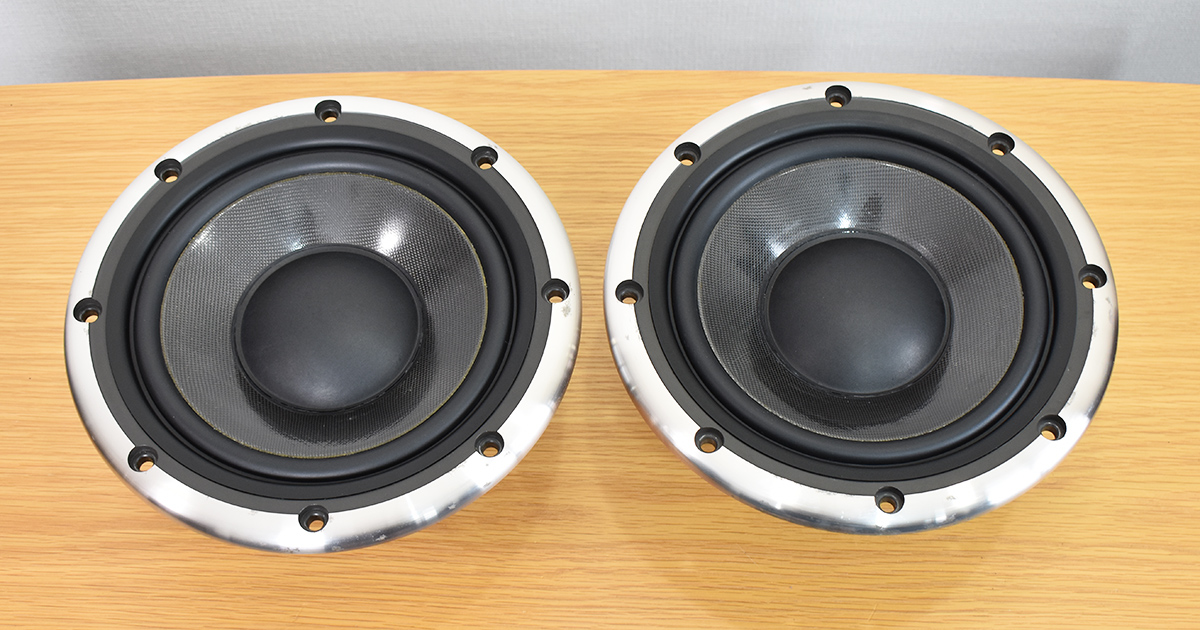

ボイスコイルタッチがないかなど、改めて確認しつつ、ユニットをエンクロージャーに戻し、音出し。無事、各ユニット正常に鳴っているのを確認して一安心。
ですが、想像していたより音が硬い。低音がなんだかチープ。張り替えたばかりなのでそりゃそうかとも思いつつ、ウレタンエッジにしとけばよかったかなーとかちょっと不安な気持ちになりがら、4～5時間音出しをしているとだんだん弾力のある重厚な密度の濃い音が出てきました。30Hzより下も徐々に出てきました。いい感じ。中高域もバランスよくシャープに厚みをもって鳴ってくれています。このスピーカーはミッドユニットの音がとても良いというか肝ですね。クロスオーバー付近のミッドロー、ミッドハイにすごく充実感があります。
もうしばらく鳴らし込んでから販売したいと思います。
